Vous installez une ventilation mécanique contrôlée dans une maison qui commence enfin à être bien isolée, et tout bloque au moment de choisir les gaines. 80, 90, 125, 160 mm… Entre les diamètres, l’isolation, le réseau primaire et secondaire, le jargon peut vite décourager. Pourtant, une Gaine VMC double flux mal dimensionnée suffit à transformer un bon caisson en système bruyant, énergivore et peu efficace sur la qualité de l’air. L’enjeu n’est pas théorique : dans une maison de 100 à 130 m², un mauvais choix de diamètre peut faire perdre 30 à 40 % du débit d’air VMC prévu sur le papier.
Le cœur du sujet est là : relier proprement le calcul de débit à un choix diamètre gaine cohérent, puis à une pose qui respecte l’étanchéité gaines ventilation et l’isolation gaine VMC. Autrement dit, comprendre comment l’air circule réellement dans un réseau de gaines VMC, où se créent les pertes de charge et quelles sections internes permettent de ventiler une cuisine sans sifflements, des sanitaires sans condensation et des chambres sans courant d’air froid. Les fabricants mettent souvent en avant le rendement de l’échangeur, rarement la qualité du réseau. Dans la pratique, c’est pourtant ce réseau qui fait la différence entre une Installation VMC double flux silencieuse et une usine à gaz.
En bref
- Une Gaine VMC double flux sous-dimensionnée provoque bruit, surconsommation électrique et baisse de débit d’air VMC, même avec un caisson haut de gamme.
- Les diamètres usuels en maison individuelle sont 125 mm pour la cuisine, 80 mm pour les sanitaires, 75/90 mm pour le réseau secondaire, 160 mm pour le réseau primaire.
- Le réseau primaire (prise d’air neuf, rejet, collecteurs) doit être en gaine isolée et de gros diamètre pour limiter les pertes et la condensation.
- Les conduits semi-rigides PEHD en 75 ou 90 mm offrent un bon compromis débit/accoustique/hygiène pour une Installation VMC double flux moderne.
- L’entretien régulier conditionne la durée de vie et le rendement, au même titre qu’un nettoyage de filtres ou qu’un contrôle du moteur, comme expliqué dans ce guide sur le nettoyage de VMC.
Dimensionner le débit d’air VMC et relier ce calcul au diamètre des gaines
Avant de parler de Diamètre gaine VMC, il faut parler chiffres de débit. Ventiler correctement une maison n’a rien d’intuitif. L’exemple d’Élodie et Karim, couple avec deux enfants dans un pavillon de 115 m², est parlant : le devis initial prévoyait un caisson 250 m³/h avec un seul 125 mm en cuisine et trois 80 mm pour les sanitaires. Sur le papier, ça tenait. Une fois les longueurs de gaine et les coudes pris en compte, la salle de bains du fond n’était plus ventilée qu’à 10 m³/h en vitesse nominale.
Dans le résidentiel, une base de calcul simple consiste à viser un débit global de l’ordre de 0,5 volume par heure. Pour une maison de 120 m² avec 2,5 m de hauteur sous plafond, cela donne environ 120 × 2,5 × 0,5 = 150 m³/h en continu, avec des pointes plus élevées sur la cuisine. En pratique, la plupart des VMC double flux installées tournent plutôt autour de 250 à 300 m³/h en petite et moyenne vitesse pour offrir un peu de marge et permettre une surventilation ponctuelle.
Le débit se répartit ensuite pièce par pièce. La norme de ventilation (DTU 68.3 et textes associés) donne des ordres de grandeur : jusqu’à 135 m³/h possible en cuisine en pointe, 15 à 30 m³/h par sanitaire, 20 à 45 m³/h par chambre en insufflation selon le niveau de confort recherché. À ce stade, deux erreurs reviennent tout le temps : additionner les débits « maxi » de chaque bouche comme si tout fonctionnait à fond en même temps, ou au contraire choisir un caisson sous-dimensionné en partant uniquement de la surface au sol.
Ce calcul de débit ne prend tout son sens que lorsqu’il est relié au diamètre interne des gaines. Un conduit de 80 mm supportera sans problème 30 m³/h avec une vitesse d’air raisonnable, mais deviendra bruyant et pénalisant à 90 m³/h. À l’inverse, un 160 mm peut encaisser plusieurs centaines de m³/h, mais ne se justifie pas pour une simple bouche de WC. C’est là que la question du choix diamètre gaine rejoint la question du confort acoustique et de la consommation électrique du ventilateur.
Pour ceux qui aiment les chiffres, une vitesse d’air comprise entre 2 et 4 m/s dans les conduits est généralement considérée comme raisonnable en logement. En dessous, on grossit inutilement les gaines. Au-dessus, les sifflements apparaissent, les pertes de charge montent, le moteur force. En double flux, viser ces vitesses raisonnables est encore plus important : la moindre perte de charge superflue réduit l’intérêt du récupérateur de chaleur et augmente la consommation annuelle.
En résumé, le dimensionnement sérieux commence par le débit d’air VMC par pièce, se poursuit par la sélection d’un caisson qui garde 10 à 20 % de réserve, et se termine par un tableau de diamètres cohérents. Tout ce qui sort de ce triptyque finira tôt ou tard en réglage interminable, en bruit ou en inconfort.
Tableau pratique des diamètres de gaines VMC double flux par pièce
Pour se repérer rapidement dans un projet courant de maison individuelle, le tableau suivant donne des valeurs usuelles de diamètres internes pour un Réseau de gaines VMC double flux bien conçu. Ce ne sont pas des obligations légales, mais des standards qui évitent 90 % des soucis.
| Pièce / usage | Débit usuel par bouche | Diamètre VMC simple flux | Diamètre VMC double flux (réseau secondaire) |
|---|---|---|---|
| Cuisine | 90 à 135 m³/h | 125 mm | 125 mm ou 2 × 90 mm |
| Salle de bains | 30 à 45 m³/h | 80 mm | 75 à 90 mm (bouche 80 mm) |
| WC | 15 à 30 m³/h | 80 mm | 75 mm (bouche 80 mm) |
| Chambre (insufflation) | 20 à 30 m³/h | n/a | 75 mm |
| Salon / séjour (insufflation) | 40 à 60 m³/h | n/a | 1 × 90 mm ou 2 × 75 mm |
| Prise d’air neuf / rejet extérieur | Débit total de la VMC | 160 mm recommandé | 160 mm (réseau primaire) |
Face à ce tableau, certains installateurs continuent de proposer un unique 125 mm pour le rejet extérieur sur une machine de 350 m³/h. C’est une mauvaise idée. À ces débits, un 160 mm s’impose pour limiter les pertes de charge et conserver une vitesse d’air acceptable, surtout si la gaine parcourt plusieurs mètres avec deux ou trois coudes.
Dernier point souvent oublié : plus les gaines sont longues, plus il faut rester prudent sur les diamètres. Allonger de 8 à 10 mètres un conduit de 80 mm pour aller chercher une salle de bains en bout de maison n’a rien d’anodin. Sans correction sur le réglage des bouches et un tracé réfléchi, le débit réel chutera bien en dessous de la valeur visée.

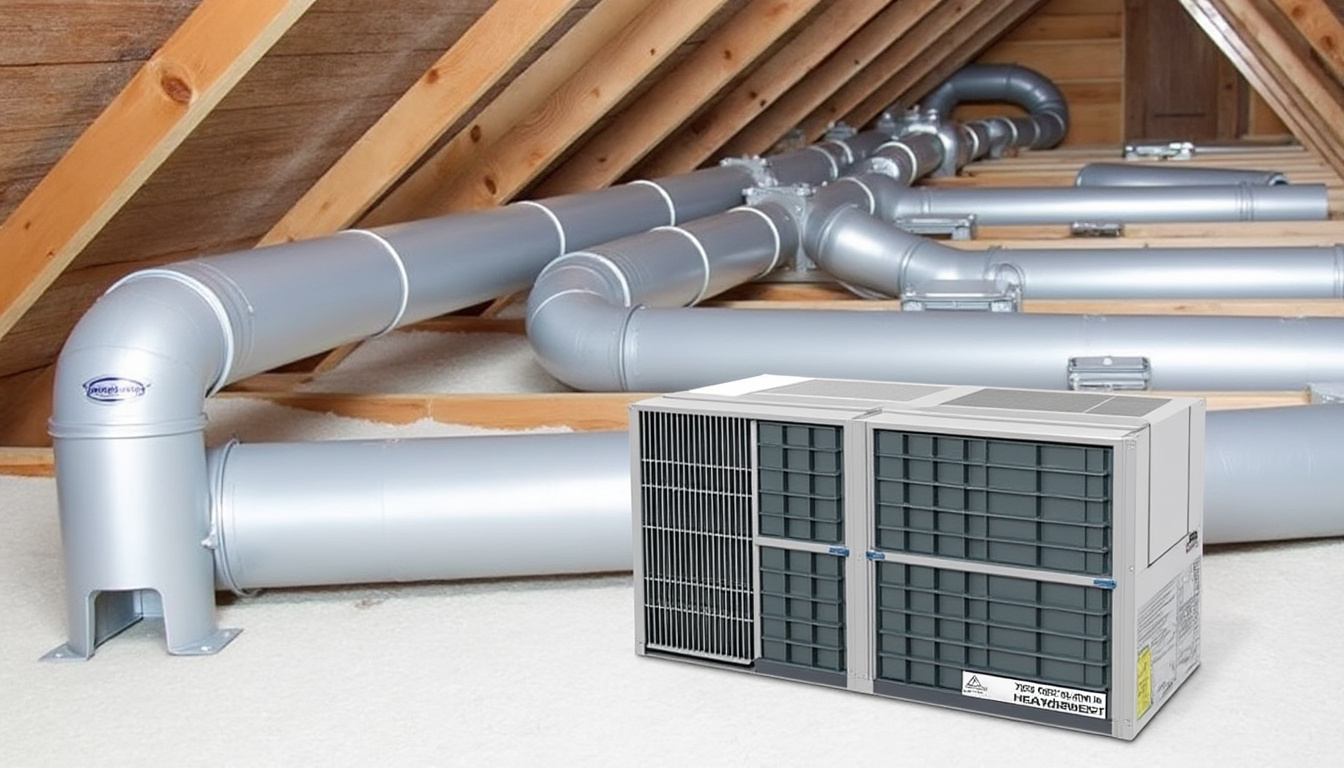

Réseau primaire, réseau secondaire et choix du diamètre de gaine VMC
Une VMC double flux, c’est un peu comme un système sanguin : des grosses artères au plus près du cœur, puis un réseau capillaire dans les pièces. Confondre les deux, c’est garantir des soucis. Le Réseau de gaines VMC se divise donc en primaire et secondaire, avec des fonctions et des diamètres distincts.
Le réseau primaire relie la machine à l’extérieur et aux caissons de répartition. Il comprend au minimum quatre conduits : la prise d’air neuf, le rejet d’air vicié, le départ insufflation vers les pièces de vie, le retour extraction depuis les pièces humides. Ces quatre gaines transportent la totalité du débit du logement. Sur une Installation VMC double flux de 250 m³/h, cela signifie que chaque canal peut voir passer 250 m³/h en continu.
À ces niveaux de débit, un diamètre de 125 mm est encore acceptable pour les tronçons courts, mais la pratique montre qu’un 160 mm sur la prise d’air neuf et le rejet extérieur est beaucoup plus confortable dès qu’on dépasse 200 m³/h. La différence se ressent sur le bruit en sortie de façade et sur la consommation d’électricité de la turbine, qui n’a plus à lutter contre des pertes de charge excessives.
Le réseau secondaire, lui, distribue l’air pièce par pièce via des gaines généralement semi-rigides en 75 ou 90 mm. L’avantage de ces diamètres modestes est double : passage plus simple dans les faux plafonds et meilleure maîtrise du débit unitaire par bouche. Une bouche de chambre alimentée par une seule gaine de 75 mm restera autour de 25 à 30 m³/h sans nécessité de bridage important.
Dans un projet type de maison de 100 m², on trouve souvent la configuration suivante : réseau primaire en 160 mm isolé pour la prise d’air neuf et le rejet, 125 mm isolé pour les collecteurs d’extraction et d’insufflation jusqu’aux plénums, puis un faisceau de gaines 75 mm pour les chambres et sanitaires, avec deux 90 mm en parallèle pour la cuisine et parfois le séjour. Cette architecture évite de surcharger un seul conduit, répartit les vitesses d’air et rend le réglage final plus souple.
Un exemple concret aide à visualiser. Sur un chantier récent, un constructeur avait prévu un unique 90 mm pour alimenter une bouche cuisine de 120 m³/h en insufflation (configuration particulière avec hotte à recyclage). Résultat : bruit continu en fonctionnement fort et bouche jamais équilibrable. La simple modification en deux gaines de 90 mm parallèles a suffi à réduire la vitesse d’air par conduit et à retrouver un niveau sonore acceptable.
Une remarque importante pour ceux qui rénovent : sur une ancienne maison équipée d’une VMC simple flux, le réflexe de réutiliser les anciens conduits de 80 mm pour basculer en double flux est tentant. C’est presque toujours une fausse bonne idée. Le schéma de circulation de l’air change, les débits aussi, et ces anciennes gaines ne sont ni dimensionnées ni isolées pour un système à récupération de chaleur.
Au final, penser le réseau primaire et secondaire comme deux entités distinctes permet de garder une règle simple en tête : gros diamètres et isolation renforcée au plus près de la machine, sections adaptées et tracés courts au niveau des pièces. Tout ce qui n’entre pas dans ce cadre mérite au minimum un calcul ou une vérification sérieuse.
Isolation des gaines VMC double flux, condensation et étanchéité du réseau
L’Isolation gaine VMC n’a rien d’accessoire en double flux. Elle conditionne directement la performance du récupérateur de chaleur et l’absence de désagréments comme les gouttes au plafond ou les odeurs de renfermé dans les combles. On croise encore trop de réseaux primaires en gaine aluminium nu qui serpentent dans des volumes non chauffés. Avec de l’air à 20 °C à l’intérieur et de l’air à 0 °C autour, la condensation est inévitable.
La règle pratique est simple : toute gaine qui transporte de l’air chaud ou tempéré dans un volume froid doit être isolée. En VMC double flux, cela signifie au minimum les quatre conduits du réseau primaire, mais aussi les tronçons secondaires qui passent dans les combles perdus ou les garages non chauffés. Une épaisseur de 25 mm de laine minérale autour d’un conduit spiralé ou une gaine déjà isolée en usine suffisent souvent, à condition que les jonctions soient bien traitées.
Les dégâts d’une isolation négligée se voient parfois tard. Sur la maison d’un couple de retraités, un réseau non isolé au-dessus des chambres a fini par saturer l’isolant du plafond en eau de condensation en deux hivers. À la clé, traces marron sur le placo et affaissement de l’isolant. Le remplacement du réseau par des gaines isolées, plus le séchage des combles, a coûté plus cher que l’option isolée prévue dès le départ.
L’étanchéité gaines ventilation joue un autre rôle clé. Des fuites d’air sur les jonctions annulent l’équilibrage réalisé sur les bouches et modifient le débit d’air VMC pièce par pièce. Dans le cas d’une Ventilation mécanique contrôlée double flux, ces fuites font aussi entrer de l’air non filtré et non préchauffé dans le logement, ce qui va à l’encontre même du principe du système.
Concrètement, cela impose quelques pratiques de base : limiter le nombre de raccords, utiliser des joints adaptés, serrer correctement les colliers, éviter les gaines souples écrasées, préférer des conduits semi-rigides qui conservent leur section. Les fabricants proposent des systèmes de clipsage et de joints périphériques qui facilitent l’obtention d’un réseau étanche. Encore faut-il qu’ils soient effectivement utilisés et non laissés de côté pour gagner quelques minutes de pose.
Un autre point souvent sous-estimé est le lien entre isolation et bruit. Une gaine isolée amortit naturellement une partie des nuisances acoustiques, ce qui peut rattraper une petite approximation de diamètre sur un tronçon court. La réciproque est vraie : un conduit nu, trop fin et mal fixé transmettra le moindre bruit de turbulence jusqu’aux pièces.
Ceux qui prévoient déjà des travaux plus larges, par exemple un complément d’isolation de combles ou de plafonds, ont tout intérêt à coordonner VMC et isolation. Traiter en même temps le plafond et le passage des gaines, comme détaillé dans ce guide sur le prix et les matériaux d’isolation de plafond, permet d’éviter les croisements compliqués et les ponts thermiques autour des conduits.
En définitive, considérer les gaines non comme un simple accessoire, mais comme un élément thermique et acoustique de l’enveloppe du bâtiment, change complètement la façon de dessiner une Installation VMC double flux. Et économise pas mal d’ennuis à moyen terme.

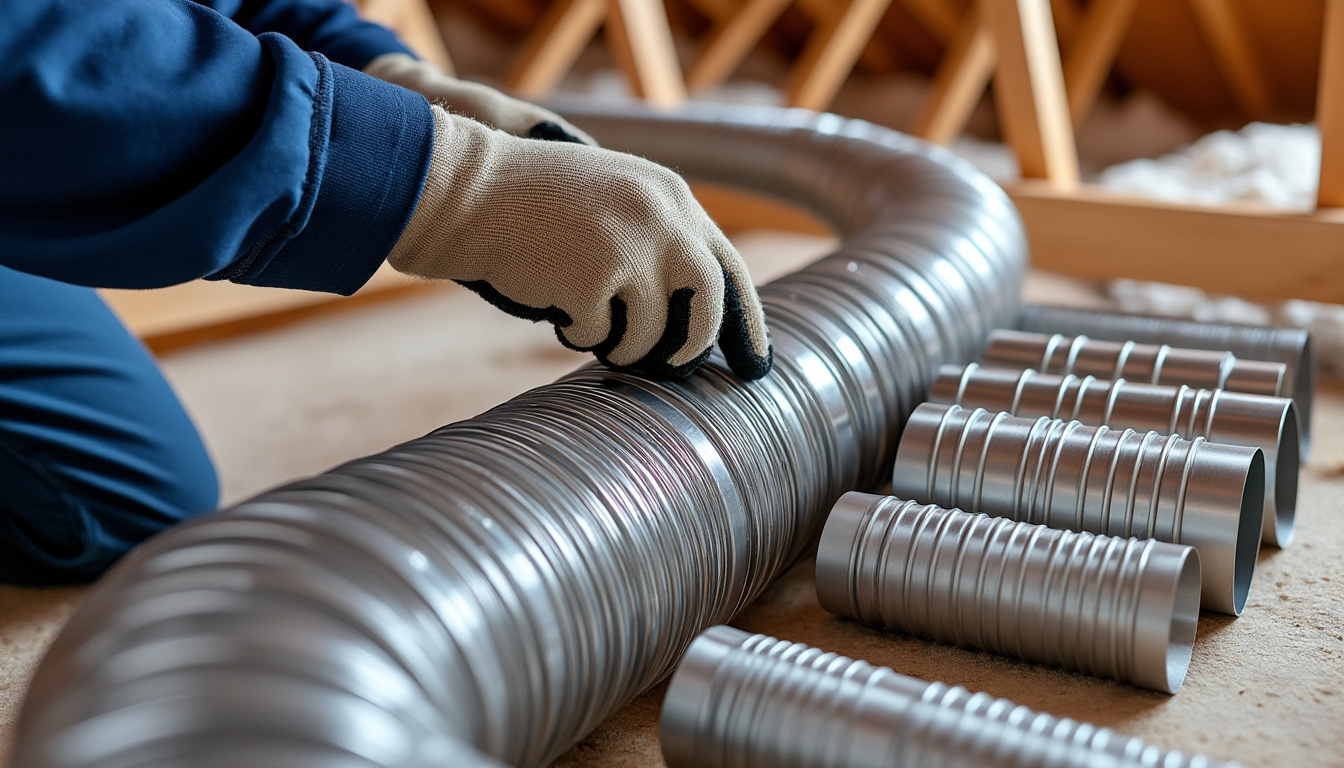

Pose des gaines VMC double flux : bonnes pratiques et erreurs à éviter
Une Gaine VMC double flux bien dimensionnée perdra tout son intérêt si la pose est bâclée. Là encore, la réalité du terrain vaut tous les discours. Sur un lotissement récent, plusieurs propriétaires se sont plaints du même phénomène : sifflements dans la chambre des enfants la nuit, malgré des débits réglés au minimum. La cause n’était ni le caisson ni les bouches, mais une succession de coudes serrés et une gaine de 75 mm écrasée derrière un placard.
La première règle est de limiter les longueurs inutiles. Un réseau simple, direct, avec peu de détours fera toujours mieux qu’un tracé tortueux. Chaque mètre de gaine et chaque coude ajoutent de la perte de charge. À défaut de pouvoir raccourcir, choisir deux coudes à 45° plutôt qu’un seul à 90° offre un passage plus fluide à l’air.
Deuxième règle, souvent négligée : fixer correctement les gaines. Un conduit qui pend entre deux solives fera office de caisse de résonance. Des colliers de fixation adaptés, posés régulièrement et serrés sans écraser la gaine, stabilisent le réseau et limitent les vibrations. Une Gaine VMC double flux semi-rigide bien clipsée sur son plénum et maintenue par des colliers réglables restera silencieuse pendant des années.
Le choix du type de gaine compte aussi. Les conduits souples en PVC ou aluminium restent très présents, notamment en rénovation de VMC simple flux. Ils sont économiques et faciles à passer dans les recoins, mais s’écrasent facilement et leur paroi interne ondulée augmente les pertes de charge et retient les poussières. À l’inverse, les gaines semi-rigides en polyéthylène haute densité, de 75 ou 90 mm, offrent une paroi interne lisse, un rayon de courbure maîtrisé et une meilleure tenue dans le temps, ce qui explique qu’elles soient devenues la référence pour la plupart des réseaux secondaires de double flux.
Pour clarifier les étapes de pose, on peut les résumer en trois blocs :
- Préparation des passages (trous de plancher, réservations dans les cloisons) et protection des zones finies.
- Installation du réseau primaire autour du caisson, avec contrôle des pentes pour l’évacuation d’éventuelles condensats vers l’extérieur.
- Déploiement du réseau secondaire vers les pièces, en veillant à la symétrie des longueurs pour faciliter l’équilibrage des débits.
Sur une maison récente d’environ 110 m², une pose propre avec un Réseau de gaines VMC double flux semi-rigides, joignées par clips et joints périphériques, prend facilement deux jours pleins à deux personnes, hors finitions. Toute promesse de chantier « en une journée » avec des gaines souples tirées à la va-vite dans les combles doit mettre la puce à l’oreille.
Dernier point, et pas des moindres : la position des bouches. Une bouche d’extraction de cuisine ne se met pas dans l’alignement direct de la hotte, au risque de perturber son fonctionnement, mais plutôt à proximité de la zone de cuisson. En salle de bains, installer la bouche au-dessus de la douche limite la condensation sur les murs. En chambre, placer l’insufflation en plafond, loin de la tête de lit, évite la sensation de courant d’air froid.
Une Installation VMC double flux bien posée, c’est celle que l’on oublie. Le jour où il faut hausser la voix pour parler à côté d’une bouche, où l’on entend le caisson depuis le séjour, ou où l’air semble « filer » dans la maison, le Réseau de gaines VMC mérite un diagnostic complet, pose comprise.
Entretien, maintenance VMC double flux et impact sur les gaines
Une VMC double flux n’est pas un équipement qu’on pose et qu’on oublie pendant vingt ans. La Maintenance VMC double flux est indispensable, et elle ne concerne pas que le caisson et ses filtres. Les gaines elles-mêmes finissent par accumuler poussières et particules, surtout si l’on a fait l’économie de bons filtres ou si les filtres ne sont pas changés au bon rythme.
Les fabricants recommandent en général un nettoyage ou un remplacement de filtres tous les 3 à 6 mois selon la qualité de l’air extérieur et l’usage de la maison. Un contrôle annuel du réseau, au moins visuel sur les tronçons accessibles, permet aussi de vérifier l’absence de condensation, le maintien des colliers de fixation et l’intégrité de l’Isolation gaine VMC. Un conduit isolé déchiré dans les combles, laissé tel quel, suffit parfois à créer un point de rosée localisé et des désordres dans le plafond.
Sur le plan économique, négliger la maintenance revient à rogner sur le rendement de l’échangeur et à faire travailler le moteur de la VMC plus que nécessaire. Une turbine qui doit compenser des filtres encrassés, des bouches obstruées ou des gaines partiellement bouchées consommera davantage et s’usera plus vite. Les coûts de remplacement de moteur sont d’ailleurs loin d’être négligeables, comme on le voit dans les estimations de remplacement de moteur de VMC.
Pour ceux qui veulent garder un suivi simple, un petit carnet de maintenance suffit : date de changement de filtres, contrôle visuel des gaines accessibles, éventuels bruits nouveaux constatés, remarques sur le confort dans les pièces. Au moindre signe d’anomalie persistante (bruits, odeurs, condensation visible), un professionnel formé à la Ventilation mécanique contrôlée doit être sollicité, idéalement avec la possibilité de mesurer réellement les débits aux bouches.
Une question revient souvent : faut-il nettoyer l’intérieur des gaines de façon périodique, comme pour une hotte professionnelle ? La réponse dépend du type de Gaine VMC double flux et de la qualité de filtration en amont. Avec des conduits semi-rigides lisses et des filtres correctement entretenus, les encrassements restent généralement limités. Les interventions lourdes par robots brosses ne se justifient que dans des cas particuliers (chantier poussiéreux sans protection, incendie, infiltration de rongeurs, etc.).
Au-delà de l’aspect purement hygiénique, l’entretien est aussi l’occasion de vérifier que le système reste cohérent avec l’évolution du logement. Ajout d’une pièce, transformation de garage en chambre, suppression d’une cloison : autant de modifications qui peuvent nécessiter un ajustement du Débit d’air VMC et parfois une adaptation de certaines gaines ou bouches.
En filigrane, la logique reste toujours la même : un réseau correctement dimensionné et posé ne donne son plein potentiel que s’il est surveillé et entretenu. C’est une habitude à prendre, au même titre qu’une chaudière ou qu’une pompe à chaleur.
Quel est le diamètre minimal conseillé pour la gaine de cuisine en VMC double flux ?
Pour une cuisine, le débit d’extraction peut monter jusqu’à 135 m³/h. Un diamètre de 125 mm reste la référence, même en double flux. Si le réseau secondaire est en 90 mm, il est possible d’utiliser deux gaines de 90 mm en parallèle pour répartir le débit et limiter le bruit, mais descendre à 80 mm sur une cuisine n’est pas recommandé.
Faut-il isoler toutes les gaines d’une VMC double flux ?
Toutes les gaines qui passent dans des volumes non chauffés et qui transportent de l’air chaud ou tempéré doivent être isolées, en priorité le réseau primaire (prise d’air, rejet, collecteurs). Les tronçons secondaires en combles ou garage gagnent aussi à être isolés pour éviter les condensations et préserver le rendement. Les sections de gaine qui circulent dans des volumes chauffés peuvent rester non isolées si le fabricant le tolère.
Peut-on réutiliser les anciennes gaines d’une VMC simple flux pour une double flux ?
En pratique, ce n’est pas conseillé. Les anciennes gaines de simple flux sont rarement isolées, souvent en 80 mm, et le tracé n’est pas pensé pour un système avec insufflation d’air neuf. Pour bénéficier vraiment de la récupération de chaleur et du confort acoustique d’une double flux, il vaut mieux repartir sur un réseau primaire et secondaire dimensionné pour ce nouveau fonctionnement.
Que se passe-t-il si on réduit le diamètre d’une gaine avec un réducteur ?
Réduire le diamètre crée un goulot d’étranglement. La vitesse de l’air augmente, le bruit aussi, et les pertes de charge montent en flèche. Le moteur de la VMC doit fournir plus d’effort pour maintenir le même débit, ce qui augmente la consommation et l’usure. L’usage d’un réducteur doit rester exceptionnel et être compensé par un tracé très court et des débits modérés.
Quelle est la différence entre gaine souple et gaine semi-rigide pour une VMC double flux ?
Les gaines souples (PVC ou alu) sont économiques et faciles à installer dans des recoins, mais elles s’écrasent facilement et leurs parois ondulées augmentent bruit et pertes de charge. Les conduits semi-rigides en PEHD, en 75 ou 90 mm, ont une paroi interne lisse, un rayon de courbure contrôlé et une meilleure durabilité. Ils sont devenus la solution privilégiée pour les réseaux secondaires de VMC double flux résidentielle.
